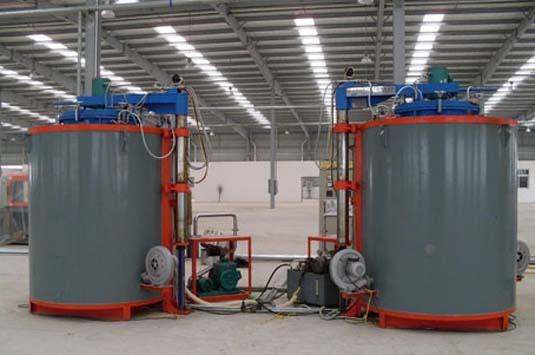

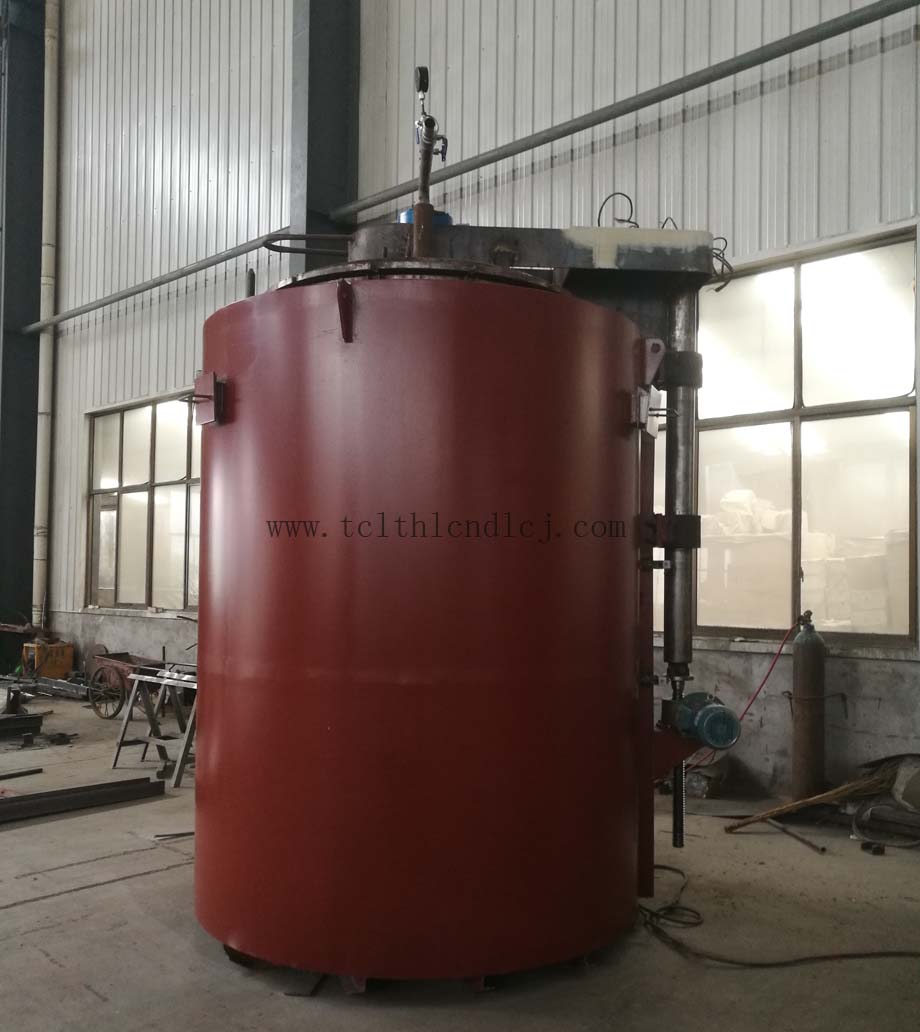

真空井式爐
設備介紹
真空井式爐主要用于各種工件材料進行真空退火熱處理，廣泛應用于各種金屬材料、合金材料，晶體材料等去應力退火，光亮退火，真空除氣等。通過不同配置，也可通入保護氣氛進行氮化、滲碳熱處理。
真空井式爐采用預抽真空氣氛保護方式工作，操作時先將爐內抽至一定真空度后爐內充入高純氮或氨分解氣氛進行保護加熱，從而達到少無氧化加熱、無脫碳光亮的目的。由于攪拌風機的使用，該爐具有較高的爐溫均勻性。應用于機械零件、硅鋼片、銅材、紫銅、線材等的無氧化光亮退火效果好。
爐體結構
1.井式真空退火爐的爐蓋上裝有通風機，用來強制氣流循環，以使爐內溫度和氣體均勻。
2.爐蓋與爐膽口法蘭密封連接，爐蓋上連接真空裝置。
3.外殼為井式爐體結構，真空罐體采用進口高品質不銹鋼制造，X光探傷絕無漏氣。井式真空退火全部自動控制均有安全保護設計，當爐蓋開啟時自動切斷控制電源，爐蓋緊閉時才能開始加熱，確保操作人員安全。
4.加熱元件為爐絲加熱，可供工礦企業進行小型試驗處理。管式爐里面都帶有可通保護氣或抽真空的石英管，物品可放置于管內，兩端有法蘭進行密封，進行通氣或抽真空之用。
5.爐膛內有一耐熱板密焊而成的爐膽，被處理工件安放在爐膽內。
6.溫控系統采用ＰＩＤ可編程控制，具有超溫報警，故障自診斷等功能。
使用說明
1.真空井式爐不需特殊安裝，室內平整的地面或工作臺上均可安放。但配套的控制器應避免震動，放置位置與電爐不宜太近，防止過熱而影響控制部分的正常工作。
2.將電熱偶由偶孔插入，偶孔與熱電偶之間的縫隙用石棉繩填塞，以防熱量損失。
3.揭開溫度控制器外殼，按標準接電源線、電爐線、熱電偶急安全開關線，由于控制器與電爐中線系共用，故相線與中線不可接反，注意熱電偶的連接“＋”“－”極不可接反，否則儀表不指示。
| 參數名稱 | 單位 | 型號 | ||||
| RJ2-60-9 | RJ2-90-9 | RJ2-125-9 | RJ2-190-9 | |||
| 額定功率 | KW | 60 | 90 | 125 | 190 | |
| 額定電壓 | V | 380 | ||||
| 頻率 | Hz | 50 | ||||
| 相數 | 相 | 3 | ||||
| 最高溫度 | ℃ | 950 | ||||
| 工作溫度 | ℃ | 650-950 | ||||
| 爐膛 尺寸 |
直徑 | mm | φ800 | φ1000 | φ800 | φ1000 |
| 深度 | mm | 1000 | 1200 | 3000 | 3600 | |
| 加熱區段 | 1 | 1 | 3 | 3 | ||
| 加熱元件接法 | YY | YY | YY | YY | ||
| 空爐升溫時間 | h | 3 | 4 | 4 | 4 | |
| 控溫精度 | ℃ | ±1 | ||||
| 爐溫均勻性 | ℃ | ±5-8 | ||||
| 最大裝載量 | Kg | 800 | 1500 | 2400 | 4500 | |
| 重量 | Kg | 2400 | 3600 | 4800 | 6400 | |
